一、概述

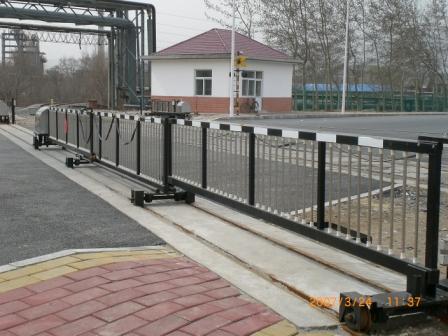

JLT－Ⅰ型折疊電動欄門是我公司開發的一種專利產品，已廣泛應用于鐵路、電力、石油化工、港口等行業。特別是對于城市繁忙道口，具有明顯的優點。
1、采用多節抽拉式結構。道口開放后，存放電動欄門的儲存軌較短，是道口防護寬度的40％，能夠節省占地、拆遷和工程造價。
2、運輸、安裝方便，易于養護維修和設備遷移。
3、結構牢固，運行平穩可靠。防護寬度較長時，采用特殊加工的箱型梁做底梁，以解決因單節欄門太長引起的下垂變形。
4、采用了機械離合和變頻控制。使得設備在非正常狀況下可以人工推動；減少了因電壓不穩定對設備的損壞；同時，起到了節能降耗的效果，降低了運行成本。
5、配備無線遙控設備。在道口關閉時，道口工可以引導設備運行，最大限度的減少防護設備與行人車輛間的碰撞、刮擦。
二、單機欄門參數
|
名稱 |
項目 |
指標 |
備注 |
|
三相電動機 |
額定功率 |
1.1-2.2 KW |
|
|
變頻器 |
型 號 |
G110定制 |
變頻控制 |
|
欄 門 |
高 度 |
1.0－1.1 M |
|
|
封閉長度 |
≤30 M |
單機 |
|
關閉時間 |
≤50 S |
|
|
基 礎 |
存欄軌長度 |
≤12 M |
|
三、安裝使用環境條件
安裝使用本設備的道口應滿足如下基本條件：
電源： 單相 AC220v±20% ΔU ≤ 5% 或
三相 AC380v±10% ΔU ≤ 5%；
溫度： 室內 -5o℃—+40o℃ 95％RH無結露
室外 -25o℃—+50o℃ ；
其它： 存欄軌基礎地質情況滿足設計要求。
四、基礎工程施工
1、設備安裝前，應根據道口路面情況，先期進行掛線架、儲存軌、走行軌、限位器等基礎的施工，預埋件按設計圖紙尺寸預埋到位。
2、走行軌基礎施工時，應同時埋設DN100鍍鋅鋼管做電纜保護管，以避免二次開挖路面。
3、設備基礎砼達到設計強度后，進行儲存軌、掛線架等安裝及欄門設備的安裝調試。
五、售后服務
1、設備開通使用前，由我公司技術人員對道口工進行培訓，使其能夠掌握基本操作要領，經考核合格后方可使用。
2、設備自投入使用之日起，保修一年。
特別提示：
欄門所有外露金屬部位均應可靠接地
上述所及電氣控制系統、機械運行機構、控制器、停車器、變頻控制方式等已被專利保護，請按照《中華人民共和國專利法》有關規定進行維護、保養、使用、更換。
涉及相關專利：
ZL 2006 2 0086433.4 《懸臂式無軌電動欄門》
ZL 02 2 14397.1 《屏式折疊欄門》（機械運行部分）
ZL 2005 2 0085297.2 《鐵路道口無軌欄門》
ZL 2006 2 0086434.9 《變頻器控制的道口防護用電動欄門》
ZL 2005 2 0125097.5 《折疊欄門》（停車器部分）
Zl 201020155532.x 《懸臂式無軌電動欄門》
ZL 201010142783.9 《一種通過腳輪支撐導向的無軌道電動欄門》
